Dağıtım Panoları

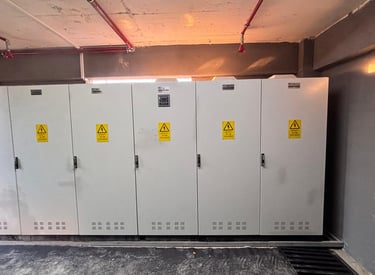

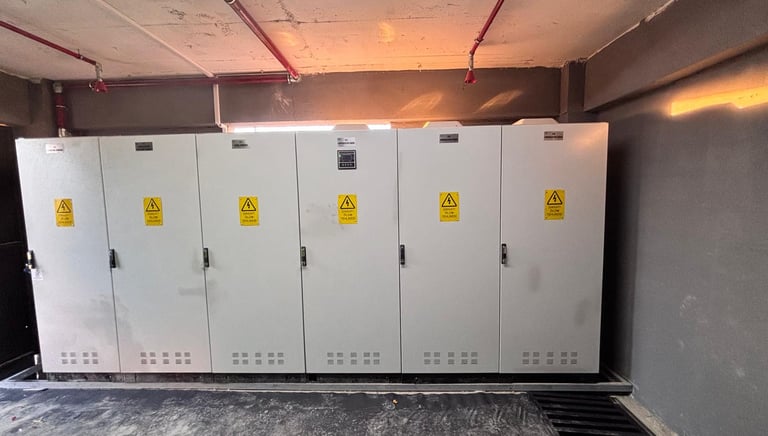

Ana dağıtım panosu, fabrika, bina veya tesislerde elektrik enerjisinin tüm altyapıya dağıtılmasını kontrol eden kritik bir bileşendir. Genellikle büyük endüstriyel tesisler, hastaneler, alışveriş merkezleri, ofis binaları gibi yerlerde bulunur ve enerji akışının verimli ve güvenli bir şekilde yönetilmesine yardımcı olur.
1. Ana Dağıtım Panosunun İşlevi
Ana dağıtım panosu (ADP), elektrik enerjisini kaynağından alarak farklı devrelere ve alt panolara dağıtır. Elektrik, genellikle trafo merkezinden veya elektrik şebekesinden yüksek gerilimde gelir ve bu enerji ana dağıtım panosunda kontrol altına alınarak dağıtılır. Panonun temel işlevleri şunlardır:
Elektrik Dağıtımı: Ana dağıtım panosu, enerjiyi farklı devrelere ve cihazlara bölerek her bölgenin veya cihazın ihtiyaç duyduğu gücü sağlar.
Koruma Sağlama: Panodaki sigortalar, devre kesiciler ve koruma röleleri, aşırı akım, kısa devre gibi elektriksel arızaları algılayarak sistemi koruma altına alır.
Enerji İzleme ve Kontrol: Panoda bulunan ölçüm cihazları (voltmetre, ampermetre) ve kontrol cihazları sayesinde enerji tüketimi izlenir ve kontrol edilir. Enerji kalitesi, voltaj seviyeleri ve akım değerleri takip edilir.
Yedek Enerji Yönetimi: Ana dağıtım panosunda genellikle jeneratör veya kesintisiz güç kaynağı (UPS) sistemleri entegre edilir. Böylece enerji kesintisi durumunda alternatif enerji kaynakları devreye alınır.
2. Ana Dağıtım Panosunun Bileşenleri

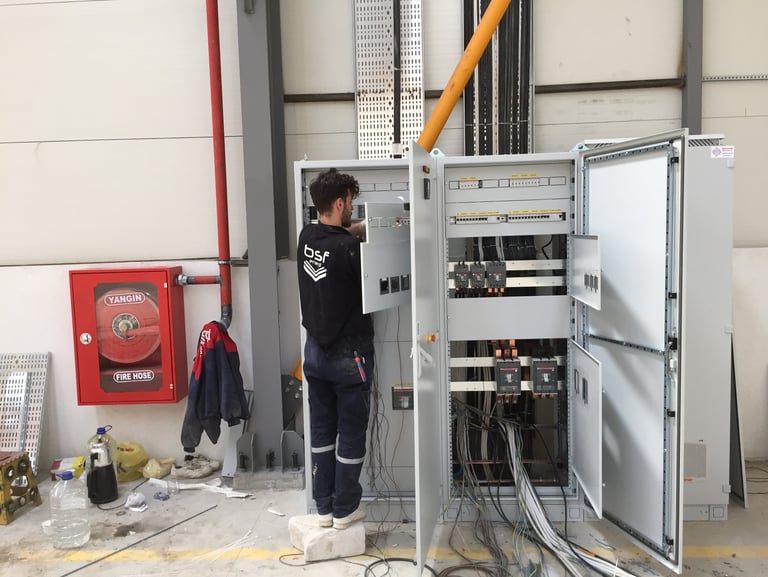

Ana dağıtım panosu, elektrik enerjisini güvenli ve kontrollü bir şekilde dağıtmak için çeşitli bileşenlerden oluşur:
Devre Kesiciler: Elektrik akımını kontrol etmek ve kesmek için kullanılan cihazlardır. Aşırı akım veya kısa devre durumunda devre kesiciler otomatik olarak devreyi keser, böylece sistemi ve ekipmanları korur.
Sigortalar: Kısa devre ve aşırı akım durumlarında devreyi koruyan cihazlardır. Sigorta atarak akımı keser ve cihazların zarar görmesini önler.
Baralar: Elektrik enerjisini panonun içinde taşımak için kullanılan iletken çubuklardır. Baralar, farklı bölgelere ve devrelere enerji dağıtımını sağlar.
Röleler: Koruma röleleri, aşırı akım, kaçak akım veya topraklama hatası gibi durumlarda sistemi koruma amaçlı devreye giren cihazlardır. Röleler, belirli bir arıza durumunda devreyi kesiciye sinyal göndererek devrenin kesilmesini sağlar.
Ölçüm Aletleri: Voltaj, akım, güç faktörü gibi elektriksel değerlerin izlenmesi için kullanılan voltmetre, ampermetre ve diğer ölçüm cihazları ana dağıtım panosunda bulunur.
Enerji Analizörleri: Enerji tüketimini ve enerji kalitesini izleyerek enerji verimliliğini artırmaya yardımcı olur. Bu cihazlar, gerilim dengesizlikleri ve harmonik bozulmaları gibi problemleri tespit edebilir.
Yedek Enerji Bağlantıları: Jeneratör veya UPS gibi sistemlerin bağlanabilmesi için ana dağıtım panosunda gerekli bağlantı noktaları bulunur. Enerji kesintisi durumunda bu sistemler otomatik olarak devreye alınır.
3. Ana Dağıtım Panosu Tasarımı ve Yerleşimi
Ana dağıtım panosunun tasarımı, tesisin enerji ihtiyacına ve büyüklüğüne göre yapılır. Panonun yerleşimi, kolay erişilebilir, güvenli ve uygun havalandırmaya sahip bir alanda olmalıdır. Tasarım sürecinde dikkate alınması gereken unsurlar şunlardır:
Kapasite ve Yük Analizi: Ana dağıtım panosunun tasarımında ilk adım, tesisin toplam enerji ihtiyacının analiz edilmesidir. Farklı yüklerin ne kadar enerji talep ettiğine göre pano kapasitesi belirlenir.
Güvenlik Önlemleri: Ana dağıtım panosu, güvenlik açısından korunmuş bir alanda olmalı ve yetkisiz erişim engellenmelidir. Ayrıca yangın riskine karşı uygun yangın söndürme sistemleri yerleştirilmelidir.
Modüler Yapı: Panolar genellikle modüler yapıda tasarlanır. Bu sayede, gelecekteki genişleme ihtiyaçlarına cevap verecek şekilde yeni devreler eklenebilir.
Yedekleme Sistemi: Kritik yükler için jeneratör veya UPS entegrasyonu yapılmalıdır. Bu sistemler sayesinde, elektrik kesintisi durumunda enerji tedariki kesintisiz olarak devam eder.
4. Ana Dağıtım Panosunun Bakımı ve Testleri
Ana dağıtım panoları düzenli bakım ve testlerden geçirilmelidir. Bakımın düzenli olarak yapılması, sistemin güvenli ve sorunsuz çalışmasını sağlar. Aşağıda bu süreçlerde yapılması gerekenler belirtilmiştir:
Görsel Denetim: Kablo bağlantıları, baralar, devre kesiciler ve sigortalar görsel olarak incelenir. Aşırı ısınma, gevşek bağlantılar ve fiziksel hasarlar kontrol edilir.
Termal Kamera ile Kontrol: Elektrik panolarındaki bağlantıların aşırı ısınmasını tespit etmek için termal görüntüleme yapılır. Aşırı ısınma, potansiyel bir arızanın habercisi olabilir.
Koruma Testleri: Sigortalar ve devre kesiciler test edilerek, aşırı akım ve kısa devre durumlarında düzgün çalışıp çalışmadıkları kontrol edilir.
Topraklama Testleri: Panonun topraklama sisteminin düzgün çalışıp çalışmadığı düzenli aralıklarla ölçülür. Topraklama hataları, elektrik çarpmalarına ve yangınlara neden olabilir.
Yedek Güç Kaynağı Testi: Jeneratör veya UPS sistemleri, enerji kesintisi durumunda düzgün devreye girip girmediği kontrol edilmelidir.
5. Ana Dağıtım Panosu Kullanım Alanları

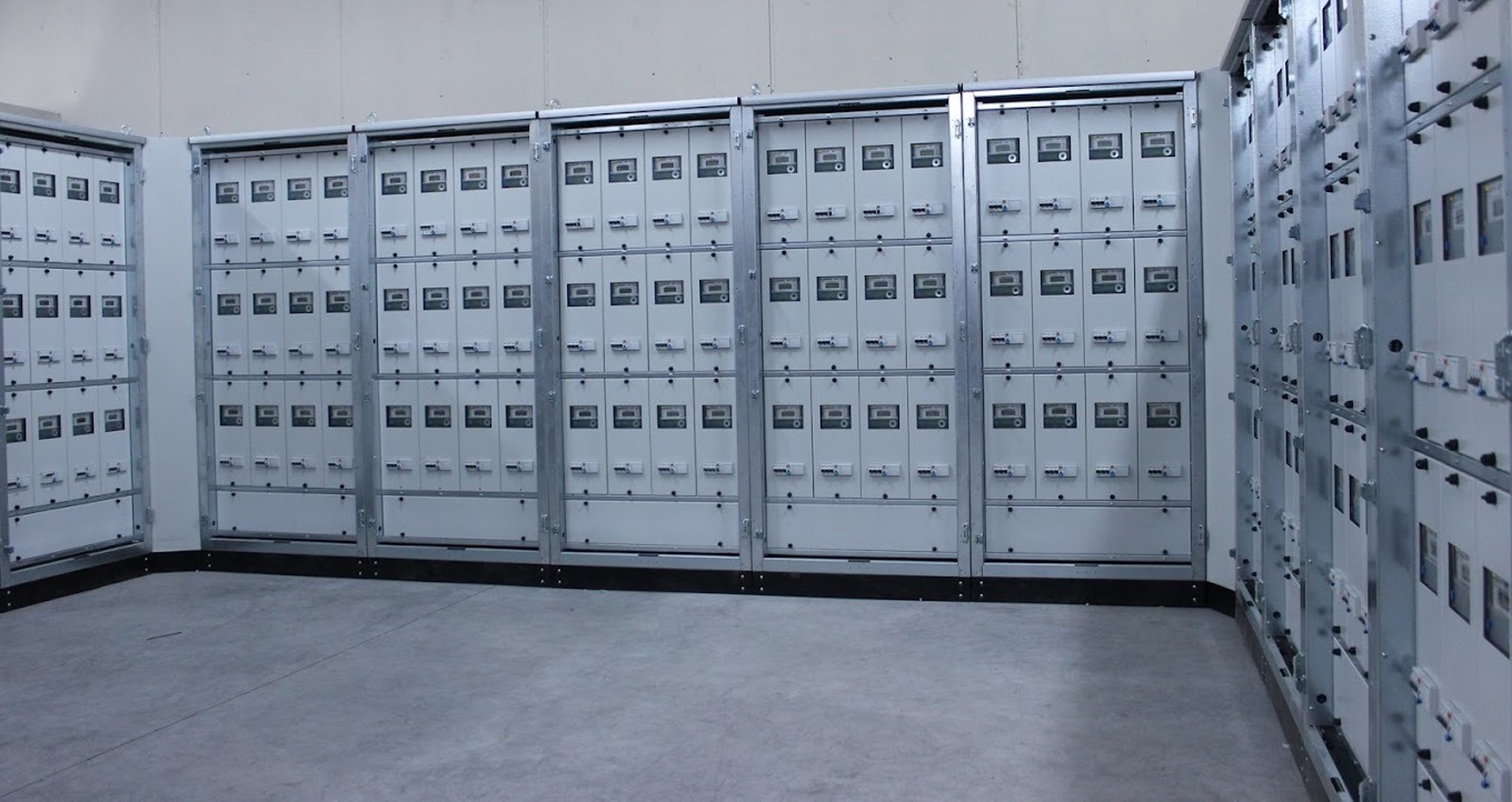

Ana dağıtım panoları, enerji ihtiyacının yüksek olduğu büyük tesislerde ve binalarda yaygın olarak kullanılır:
Endüstriyel Tesisler: Büyük üretim tesisleri, fabrikalar ve sanayi alanları, yüksek miktarda enerji tüketir ve bu enerjiyi güvenli şekilde dağıtmak için ana dağıtım panolarına ihtiyaç duyar.
Büyük Binalar ve Alışveriş Merkezleri: Birçok farklı enerji yükü bulunan alışveriş merkezleri, oteller, hastaneler gibi yapılarda enerji dağıtımının merkezi bir noktadan yapılması gerekir.
Enerji Santralleri: Elektrik üretim tesislerinde, üretilen enerjinin şebekeye ve tüketim noktalarına güvenli şekilde iletilmesi için ana dağıtım panoları kullanılır.
6. Sonuç
Ana dağıtım panosu, bir elektrik sisteminin merkezi bileşenidir ve enerjiyi güvenli, verimli ve kontrollü bir şekilde dağıtmak için kritik bir rol oynar. Fabrika ve büyük tesislerde, enerji dağıtımı ve koruma işlevleri için gerekli olan bu panolar, düzenli bakım ve testlerle güvenli çalışmalı ve arıza riskleri minimuma indirilmelidir.
