Kompanzasyon Panoları
Kompanzasyon panosu, elektrik tesislerinde reaktif güç tüketimini dengelemek ve güç faktörünü iyileştirmek amacıyla kullanılan bir elektrik panosudur. Güç faktörü, bir elektrik sistemindeki aktif gücün (iş yapılan güç) toplam güce (aktif + reaktif güç) oranını gösterir. Bu değer ne kadar yüksekse, sistem o kadar verimli çalışır. Kompanzasyon panosu, özellikle endüstriyel tesislerde, ticari binalarda ve büyük enerji tüketen alanlarda enerji verimliliğini artırmak, enerji maliyetlerini azaltmak ve ceza ödememek için kritik öneme sahiptir.
1. Kompanzasyon Nedir?
Kompanzasyon, elektrik sistemlerinde kullanılan motorlar, transformatörler ve diğer cihazların ürettiği reaktif gücü dengeleyerek güç faktörünü iyileştirme işlemidir. Reaktif güç, enerji üretmeyen ancak cihazların çalışması için gerekli olan manyetik alanların oluşturulmasında kullanılan güçtür. Ancak, reaktif gücün fazladan taşınması elektrik şebekesini zorlar ve verimliliği düşürür.
Eğer güç faktörü düşükse, şebekeden gereğinden fazla enerji çekilir ve bu durum enerji maliyetlerini artırır. Elektrik dağıtım şirketleri, güç faktörü belli bir seviyenin altında olan tüketicilere reaktif güç cezaları uygular. Kompanzasyon panoları, bu cezaların önüne geçmek ve sistemi daha verimli hale getirmek için kullanılır.
2. Kompanzasyon Panosunun İşlevi
Kompanzasyon panosunun temel işlevi, sistemdeki reaktif güç yükünü azaltarak aktif güç kullanımını artırmak ve güç faktörünü düzeltmektir. Bu sayede:
Güç Faktörü İyileştirilir: Kompanzasyon panosu, sistemdeki güç faktörünü 1'e (ideal değer) yaklaştırarak verimliliği artırır.
Enerji Maliyetleri Azalır: Reaktif güç için fazladan çekilen enerjiyi ortadan kaldırdığı için elektrik faturaları düşer.
Cezalar Önlenir: Elektrik dağıtım şirketleri, düşük güç faktörü nedeniyle uygulanan cezaları önlemek için kompanzasyon panoları kullanılır.
Sistem Verimliliği Artar: Reaktif güç taşınmasını minimize ederek, sistemdeki enerji kayıplarını ve kablo, trafo gibi ekipmanlardaki yüklenmeleri azaltır.
3. Kompanzasyon Panosunun Bileşenleri

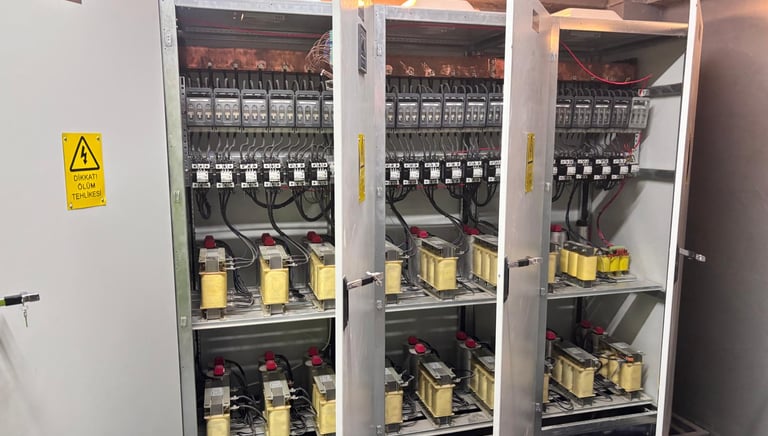

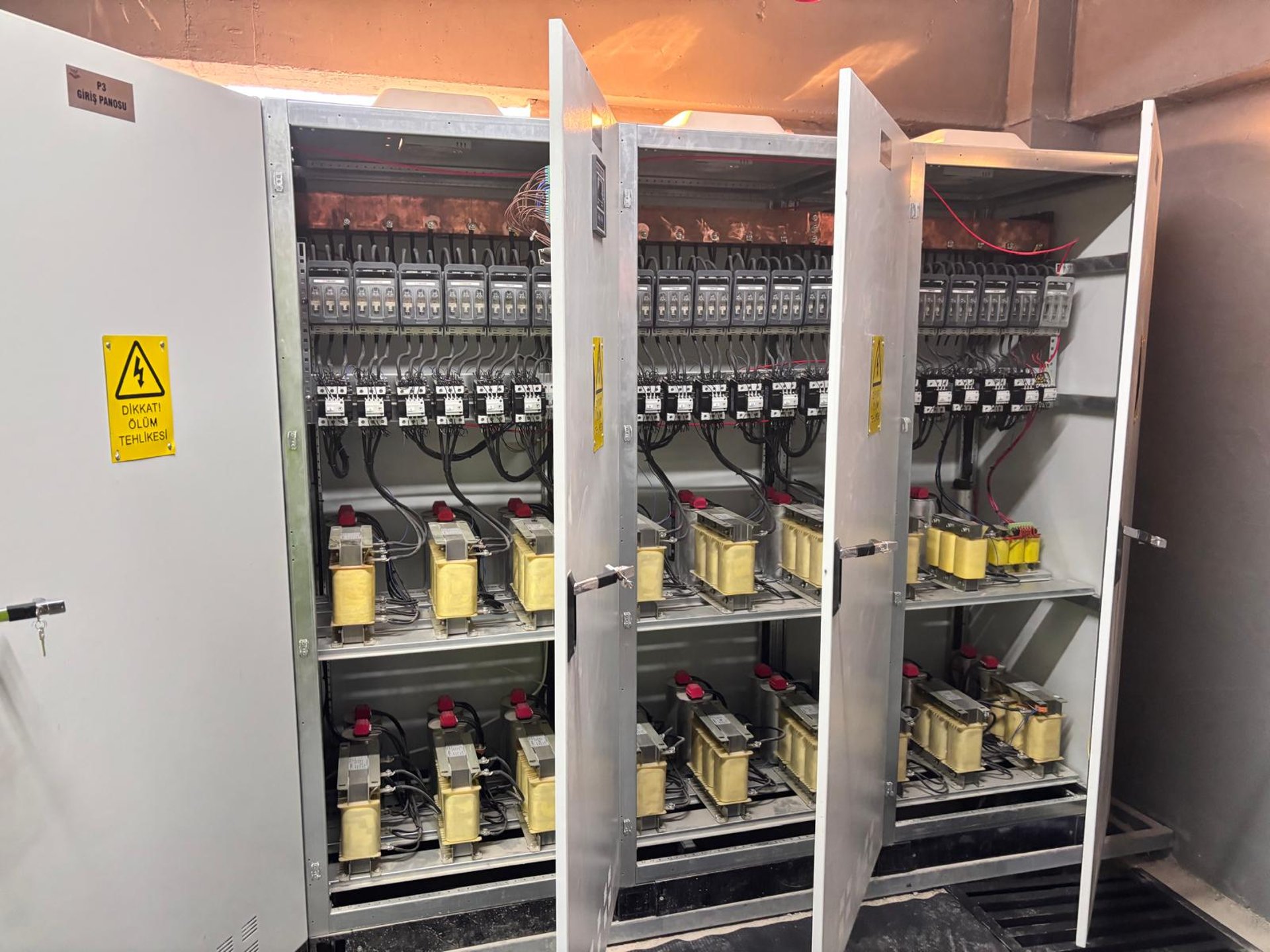

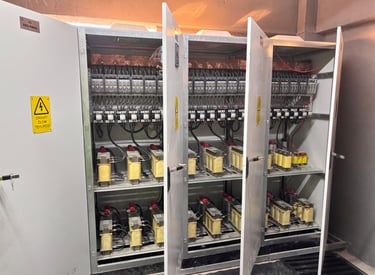

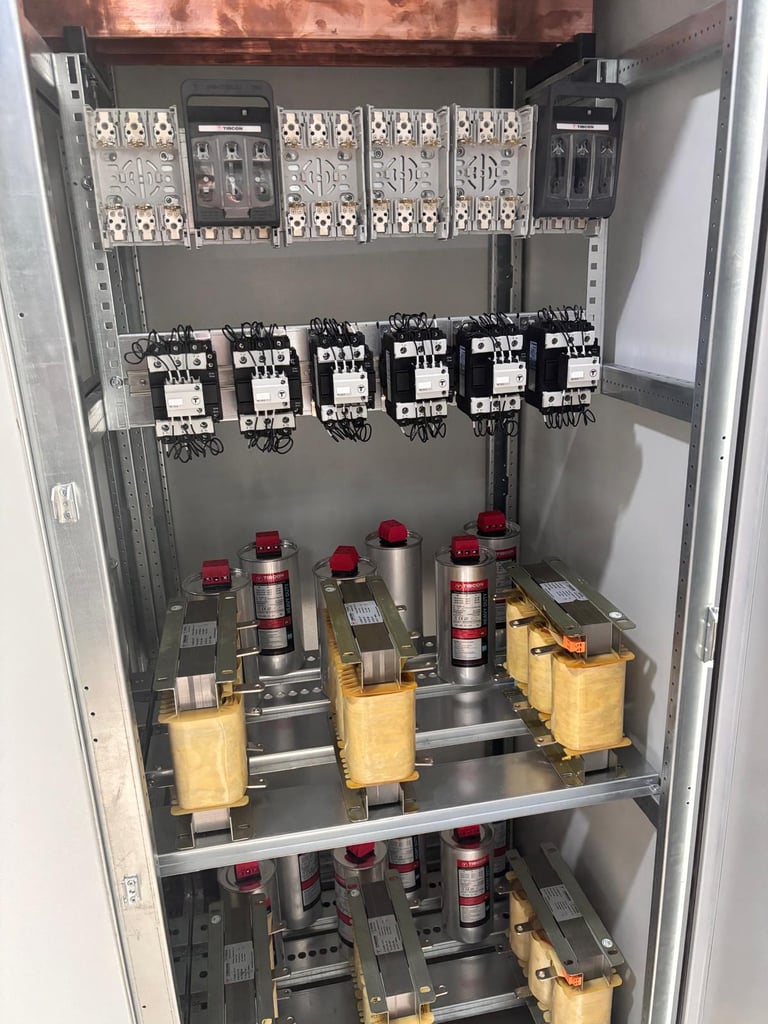

Kompanzasyon panosu, reaktif güç ihtiyacını karşılamak ve sistemin gereksinimlerine uygun şekilde çalışmasını sağlamak için çeşitli bileşenlere sahiptir:
Kondansatörler: Reaktif gücü dengelemek için kullanılan temel bileşendir. Kondansatörler, devreye girerek reaktif gücü dengeler ve sistemin daha verimli çalışmasını sağlar.
Kontaktörler: Kondansatör gruplarını devreye almak ve çıkarmak için kullanılan elektromekanik anahtarlama cihazlarıdır. Kontaktörler, kompanzasyon ihtiyacına göre kondansatörleri sisteme ekler veya çıkarır.
Reaktif Güç Kontrol Rölesi: Sistemde ne kadar reaktif gücün bulunduğunu ve ne zaman kondansatörlerin devreye alınması gerektiğini belirleyen cihazdır. Bu röle, güç faktörünü sürekli izleyerek otomatik olarak kompanzasyon yapar.
Sigortalar: Kondansatör gruplarını aşırı akıma ve kısa devreye karşı korumak amacıyla sigortalar kullanılır. Sigortalar, sistemde oluşabilecek arızalara karşı güvenlik sağlar.
Endüktörler (Reaktörler): Özellikle harmonik bozulmaların olduğu sistemlerde, kondansatörlerin harmonik akımlardan zarar görmesini engellemek için endüktörler kullanılır. Endüktörler, yüksek frekanslı harmoniklerin devreye girmesini önler ve sistemin güvenli çalışmasını sağlar.
4. Kompanzasyon Çeşitleri
Kompanzasyon panoları, kullanılan yöntemlere göre farklı kategorilere ayrılır:
Sabit Kompanzasyon: Sabit kondansatörlerin sürekli devrede olduğu sistemdir. Küçük güçlerde veya reaktif güç değişiminin çok az olduğu yerlerde kullanılır.
Otomatik Kompanzasyon: Reaktif güç miktarına bağlı olarak kondansatörlerin otomatik olarak devreye alındığı sistemdir. Büyük sanayi tesisleri ve değişken yüklerin olduğu yerlerde yaygın olarak kullanılır.
Statik Kompanzasyon: Reaktif güç ihtiyacının çok hızlı değiştiği yerlerde kullanılan sistemdir. Güç elektroniği devreleri ile anlık olarak kompanzasyon yapılır.
5. Kompanzasyon Panosu Kullanım Alanları
Kompanzasyon panoları, enerji tüketiminin yüksek olduğu hemen her sektörde ve tesiste kullanılmaktadır:
Endüstriyel Tesisler: Fabrikalar, atölyeler ve üretim tesislerinde kullanılan motorlar ve diğer elektrikli ekipmanlar yüksek miktarda reaktif güç üretir. Kompanzasyon panoları, bu tesislerde verimliliği artırmak ve maliyetleri azaltmak için kullanılır.
Ticari Binalar ve Alışveriş Merkezleri: Büyük binalarda, aydınlatma sistemleri, HVAC sistemleri ve diğer cihazlar nedeniyle reaktif güç ihtiyacı artar. Kompanzasyon panoları, bu tür büyük tesislerin enerji yönetiminde önemli bir rol oynar.
Hastaneler: Hastanelerdeki birçok tıbbi cihaz, jeneratör ve diğer elektrikli ekipmanlar reaktif güç üretir. Hastanelerin kesintisiz ve verimli çalışması için kompanzasyon sistemleri zorunludur.
Trafo Merkezleri: Trafo merkezlerinde reaktif gücün kontrol altına alınması, enerji dağıtımını daha verimli hale getirmek için kompanzasyon panoları kullanılır.
6. Kompanzasyon Panosu Bakımı ve Kontrolleri
Kompanzasyon panolarının düzenli bakımı, enerji verimliliğinin korunması ve sistemin güvenli çalışması için gereklidir. Bakım sırasında dikkat edilmesi gerekenler şunlardır:
Kondansatörlerin Durumu: Kondansatörlerin aşırı ısınma, fiziksel hasar ve ömrünü tamamlamış olup olmadığı kontrol edilmelidir. Kondansatörlerin düzenli olarak değiştirilmesi gerekir.
Reaktif Güç Kontrol Rölesinin Kalibrasyonu: Rölenin doğru çalışıp çalışmadığı kontrol edilmeli ve gerektiğinde kalibrasyon yapılmalıdır.
Kontaktörlerin Çalışma Durumu: Kontaktörler, devreye girip çıkarken düzgün çalışıp çalışmadığı test edilmelidir. Aşınmış veya arızalı kontaktörler yenileriyle değiştirilmelidir.
Harmonik Filtrelerin Durumu: Eğer sistemde harmonik filtreler kullanılıyorsa, bunların verimli çalışıp çalışmadığı düzenli olarak kontrol edilmelidir.
Termal Kamera ile Kontrol: Panodaki aşırı ısınma veya bağlantı sorunlarını tespit etmek için termal kamera ile inceleme yapılmalıdır.
7. Sonuç
Kompanzasyon panosu, elektrik tesislerinde reaktif güç sorunlarını çözmek ve enerji verimliliğini artırmak için vazgeçilmez bir sistemdir. Doğru tasarlanmış ve düzenli bakımı yapılmış bir kompanzasyon sistemi, güç faktörünü düzeltir, enerji maliyetlerini düşürür ve elektrik altyapısının verimli bir şekilde çalışmasını sağlar. Bu sayede, işletmeler hem enerji tasarrufu yapar hem de elektrik dağıtım şirketlerinden gelen cezaların önüne geçer.
